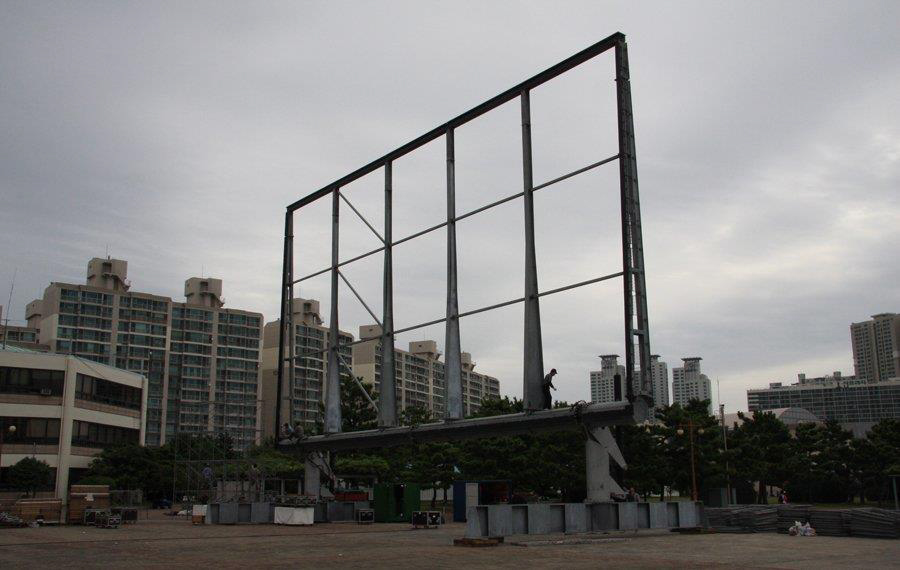

Situation vor “Ort“
Die bestehende Anlage, eine Verbindungsprogrammierte Steuerung, zur
hydraulischen Aufrichtung der mobilen Leinwand CS350, wurde durch eine
modernisierte Anlage mit integrierter SPS Steuerung ersetzt.
Herausforderung
Für die Aufrichtung der Leinwand müssen die installierten Komponenten der Anlage
wie die beiden Hydraulikpumpen, die dazugehörigen Hubzylindern zum „Heben“ und
„Senken“ der Leinwand sowie der Stützzylinder in Einklang miteinander arbeiten.
Hierzu müssen ebenfalls über Sensoren ermittelte Witterungsbedingungen wie z.Bsp.
Wind, Temperaturen oder der Ölstand der Hydraulikpumpen sowie der Bodenabstand
der Leinwand berücksichtigt werden.
Daraus resultiert ein komplett neues Sicherheitskonzept zur Ansteuerung der Anlage.
Lösung

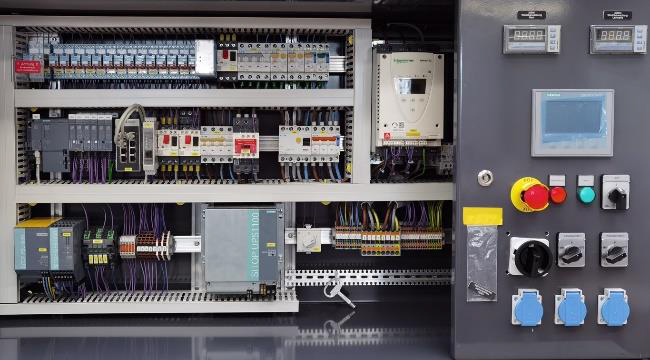

Die bestehende Schaltgerätekombination der Anlage wurde ersetzt. Zum Einsatz
kamen Betriebsmittel der neuesten Generation, eine SPS zusätzlich durch fehlersichere Komponenten ergänzt sowie eine Visualisierung zur übersichtlichen Bedienung.
Eine selbst entwickelte Software für dieses Projekt wurde geschrieben, um den Bedürfnissen der Anlagensteuerung sowie kundenspezifische Angaben gerecht zu werden.
Die Aufrichtung der Anlage kann vom Betreiber bei jeder Vorführung, nun im Zusammenspiel mit der musikalischen Begleitung des digitalen Dolby-SurroundSystems, feierlich inszeniert werden wobei zu jeder Zeit, die aktuell gültigen sicherheitsrelevanten Vorgaben gewährleistet werden können.

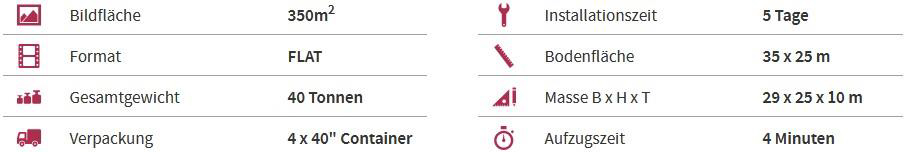

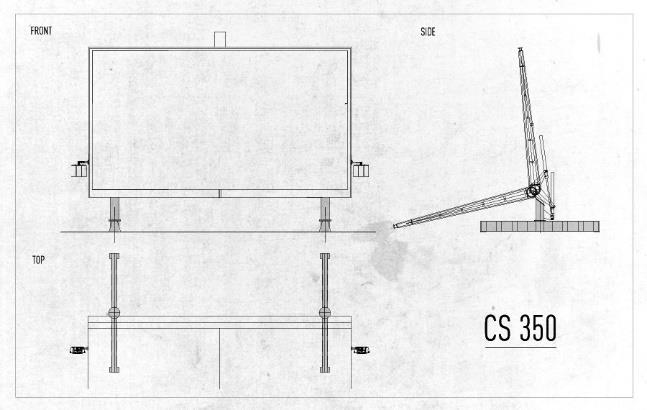

Angaben zur Leinwand
